Скрытая или открытая проводка в деревянном доме: что разрешают нормы и что происходит с трубой в стене, которая садится

Про электрику в деревянном доме ходят два противоположных мнения. По первому, прятать провода в стены нельзя вообще: дерево горит, поэтому вся проводка должна оставаться на виду. По второму, достаточно затянуть кабель в пластиковую гофру и убрать его за обшивку. Оба мнения неточны. Между тем от способа прокладки зависит и вид интерьера, и момент, когда электрик выходит на объект.

У дома из бруса или бревна есть ещё одна особенность: стена со временем садится, а труба с кабелем внутри неё остаётся прежней длины. Ниже — какие способы прокладки допускают нормы, как ведёт себя труба в садящейся стене и по каким критериям выбрать проводку для своего дома.

Что узнаете из статьи

• В деревянном доме разрешены и открытая, и скрытая проводка: запрета на скрытую нет, но у неё свои условия.

• Скрытые трассы в деревянных конструкциях прокладывают в стальных трубах, пластиковая гофра остаётся для открытых участков.

• При любом способе кабель берут медный, не распространяющий горение, и ставят в щите защиту от утечки тока и от искрения.

• Стена из бруса или бревна становится ниже, труба сохраняет длину: выключатель может опуститься на несколько сантиметров, поэтому трубе оставляют свободный ход.

• В каркасном доме кабель внутри стены тоже считается скрытой проводкой, а усадку стены учитывают и здесь, хотя она меньше, чем у сруба.

• Какую проводку выбрать, зависит от материала стен, этапа стройки, интерьера и планов на переделки.

В статье

• Что отличает проводку в деревянном доме

• Что разрешают нормы для открытой проводки

• Что разрешают нормы для скрытой проводки

• Что происходит с трубой в стене, которая садится

• Как прокладывают проводку в каркасном доме

• Какую проводку выбрать для своего дома

• Что проверить в проекте и у электрика

Что отличает проводку в деревянном доме

Коротко: древесина — горючий материал, поэтому для деревянного дома нормы задают свои способы прокладки и свои требования к кабелю и защите. Открытая и скрытая проводка разрешены обе, различаются условия.

В кирпичной стене кабель лежит в штукатурке: если он перегреется, рядом нет ничего, что может загореться. В деревянном доме кабель проходит по древесине или внутри неё, и задача проводки — чтобы неисправность в линии не дошла до дерева. Главный документ здесь — свод правил по электроустановкам жилых зданий, СП 256.1325800.2016 (дальше — СП 256). С 26 января 2026 года в нём действуют отдельные пункты о зданиях с деревянными конструкциями (пп. 10.16–10.20), и они называют допустимыми оба вида проводки. Часть требований содержат и Правила устройства электроустановок (ПУЭ).

При любом способе прокладки действуют три общих требования:

• Кабель — медный, не распространяющий горение. Так выполняют линии к розеткам и светильникам в зданиях с деревянными конструкциями (СП 256, п. 10.2). В маркировке на это указывают буквы «нг». Для прокладки внутри зданий стандарт на кабели называет преимущественным исполнение с индексом LS — с пониженным дымо- и газовыделением (ГОСТ 31565-2012, п. 5.11, табл. 2).

• В щите стоит защита от утечки тока и от искрения. Устройство защитного отключения (УЗО) с током срабатывания до 300 мА на вводе в дом повышает уровень защиты от возгорания, а УЗО до 30 мА защищают линии розеток и светильников (СП 256, пп. 10.13, 10.20). От искрения в местах плохого контакта защищает отдельное устройство — УЗДП. Свод правил предписывает его применять, а одноквартирные дома площадью более 150 м² прямо называет среди зданий, где УЗДП ставят на линии розеток и освещения (там же, пп. 10.14, 15.3, приложение В).

• Кабель можно заменить. Линии к розеткам и светильникам следует выполнять сменяемыми: скрытые — в каналах и трубах, открытые — в плинтусах, коробах и подобных изделиях (СП 256, п. 15.8).

Что разрешают нормы для открытой проводки

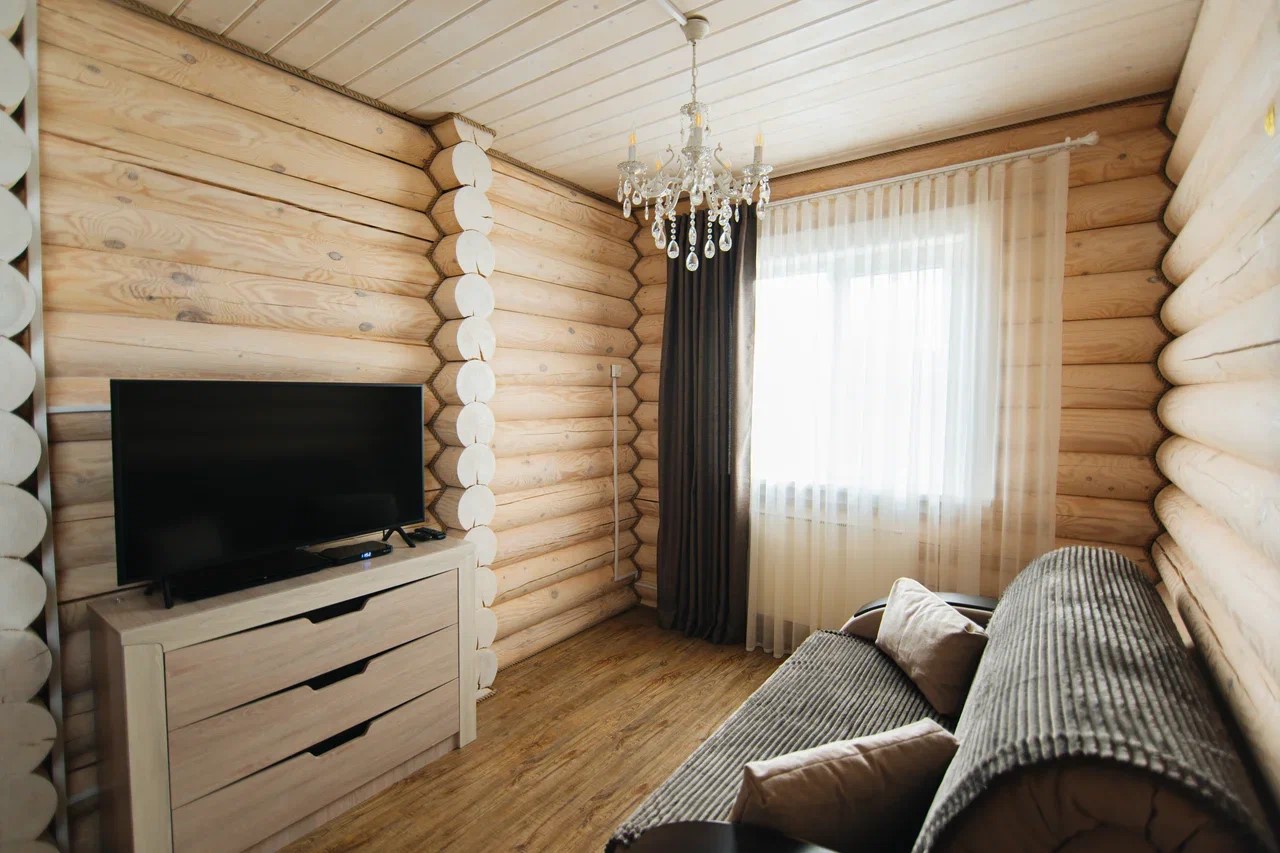

Коротко: открытую проводку ведут по поверхности стены — кабелем в защитной оболочке или в кабельном коробе. Для этого способа допускаются и пластиковые короба и трубы.

Открытой называют проводку, проложенную по поверхности стен и потолков (ПУЭ, п. 2.1.4). В доме из деревянных конструкций есть несколько вариантов:

• Кабелем прямо по дереву. По деревянному основанию прокладывают кабели и провода в защитной оболочке (СП 256, п. 10.17). В жилых комнатах одиночный медный кабель сечением до 6 мм², не распространяющий горение, допускается крепить без подкладки (там же, табл. 15.2).

• В кабельном коробе, который отвечает стандарту на такие изделия (СП 256, табл. 15.2).

• В изделиях из пластика. Неметаллические короба и трубы в зданиях с деревянными конструкциями допускаются для открытой прокладки с учётом требований пожарной безопасности (СП 256, п. 10.19).

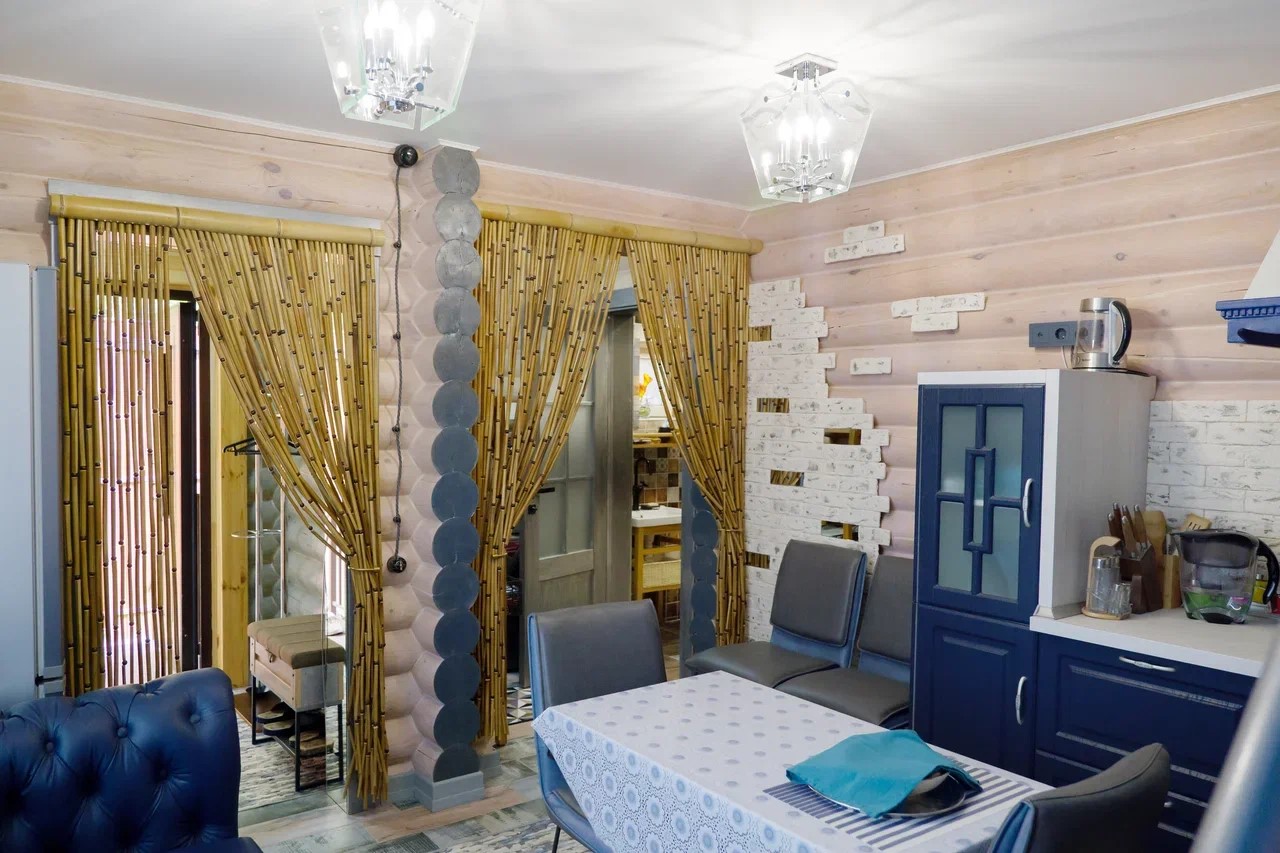

Проводку на фарфоровых изоляторах сегодня выбирают ради стиля, но у неё есть и техническая основа. Провод, оболочка которого горит, должен отстоять от деревянного основания не менее чем на 10 мм, и изоляторы дают этот зазор (ПУЭ, п. 2.1.37, табл. 2.1.3).

Что разрешают нормы для скрытой проводки

Коротко: скрытые трассы в деревянных конструкциях прокладывают в стальных трубах. Стенка трубы должна выдержать короткое замыкание внутри без прогорания, и возможность заменить кабель при этом сохраняется.

Скрытой считается проводка внутри стен и перекрытий, а также та, что идёт за подвесным потолком и внутри сборных перегородок (ПУЭ, п. 2.1.4; СП 256, п. 15.15). Для жилых комнат домов из деревянных конструкций СП 256 называет, как правило, один способ скрытой прокладки — в металлических трубах (п. 15.21, табл. 15.2). За подвесным потолком и в пустотах перегородок допускаются также глухие короба — со сплошными стенками и без крышки (СП 256, п. 10.17; ПУЭ, п. 2.1.10).

Смысл трубы в том, чтобы короткое замыкание в кабеле осталось внутри стальной стенки и не дошло до дерева. Способность трубы выдержать замыкание без прогорания называется локализационной (СП 256, п. 15.15). Чем толще жила кабеля, тем толще нужна стенка:

По таблице 15.1 СП 256.1325800.2016. Трубы с локализационной способностью свод правил требует за подвесными потолками и в пустотах перегородок, если в них есть материалы групп горючести Г3 и Г4 (п. 15.15). Группы идут от Г1, слабогорючих материалов, до Г4.

К монтажу труб и коробок у СП 256 есть ещё три требования (пп. 10.17, 10.18):

• трубы соединяют муфтами, а в установочные коробки заводят через металлические герметичные кабельные вводы;

• кабели занимают не больше 40 % сечения трубы;

• соединения проводов остаются в распаечных коробках, доступных для осмотра и обслуживания.

Там, где кабель проходит сквозь стену или перекрытие, его ведут в трубе, а зазоры заделывают негорючим материалом (ПУЭ, п. 2.1.58; СП 256, п. 15.25). Для домов из клеёного бруса есть дополнение: скрытые каналы для кабеля оборудуют средствами контроля их состояния (СП 515.1325800.2022, п. 13.11). Как это выполнено в конкретном доме, показывает проект электрики.

Пластиковую гофрированную трубу СП 256 упоминает в связи с открытой прокладкой: неметаллические изделия допускаются именно для неё (п. 10.19). Для скрытых участков рядом с деревом ПУЭ требует отделять трубу из трудносгораемого пластика от древесины со всех сторон сплошным слоем негорючего материала толщиной не менее 10 мм (п. 2.1.40). В толще деревянной стены или перекрытия такого слоя нет. Из этих требований следует простое правило: скрытые трассы в дереве ведут в стальных трубах, а гофру оставляют для открытых участков.

Что происходит с трубой в стене, которая садится

Коротко: стена из бруса или бревна со временем становится ниже, стальная труба внутри неё сохраняет длину. Жёстко закреплённая труба упрётся в коробку, поэтому её крепят в одной точке и оставляют свободный ход.

Срубная стена садится, потому что древесина высыхает и уменьшается поперёк волокон, а швы между венцами уплотняются под весом дома (СП 516.1325800.2022, п. 3.6). Величина зависит от влажности материала при сборке: у древесины влажностью выше 23 % усадка может достигать 60 мм на каждый метр высоты стены (там же, п. 5.3.1). Чем суше материал, тем усадка меньше — об этом мы рассказали в статье о видах бруса для строительства дома.

Розетка и выключатель врезаны в венец и опускаются вместе с ним. Чем выше точка над перекрытием, тем больше под ней венцов и тем сильнее она смещается. Вот что получается при наибольшей усадке, которую называет свод правил:

Расчёт для усадки 60 мм на метр высоты — верхней границы по СП 516.1325800.2022 для древесины влажностью выше 23 %. Высоты приняты для примера, усадка считается равномерной по высоте стены. У более сухого материала смещения меньше.

Стальная труба, которая подходит к коробке снизу по вертикальному каналу, при этом остаётся прежней длины. На схеме показан узел при монтаже и два варианта после усадки.

Схема в одном масштабе: метр стены из пяти венцов по 200 мм, коробка на высоте 900 мм, усадка 60 мм на метр. Размеры венца, коробки и трубы приняты для примера. Кабель, крепёж и отделка не показаны.

Когда труба опирается на перекрытие, коробка надвигается на неё сверху: труба упирается в коробку и давит на кабель и вводы. Чтобы этого не случилось, трубу закрепляют в одной точке, у коробки, а второй её конец оставляют свободным. Свободный ход делают не меньше ожидаемой усадки. Канал в венцах сверлят шире трубы, чтобы стена скользила вдоль неё, а кабелю у свободного конца оставляют петлю на ту же величину.

Нормы задают здесь результат и сам узел не описывают. При монтаже любого оборудования в срубном доме учитывают усадку (СП 516, п. 12.9). Там, где конструкции здания могут смещаться одна относительно другой, крепление кабелей и их механическая защита должны допускать такое смещение (ГОСТ Р 50571.5.52-2011, п. 522.15.1). Где закрепить трубу и какой свободный ход оставить, определяет проект электрики.

У других участков проводки при усадке свои особенности:

• Горизонтальная трасса вдоль одного венца движется вместе с ним, и усадка ей не мешает. Основные горизонтальные линии удобно вести в перекрытии, а в стене оставлять короткие вертикальные участки.

• Открытый кабель на клипсах при усадке получает слабину. Её убирают, переставив крепление.

• Вертикальный пластиковый короб. Оседающая стена сжимает короб, привинченный к нескольким венцам. Его крепят через продолговатые отверстия либо монтируют после основной усадки.

• Переход со стены на элемент, который не садится, — каркасную перегородку, столб, лестницу — выполняют с запасом кабеля. Сами эти элементы тоже ставят с расчётом на усадку стены (СП 516, пп. 5.4.1, 5.4.2).

Стена из клеёного бруса тоже садится: в проёмах такого дома предусматривают запас на усадку 3–5 % размера проёма (СП 515, п. 5.5). Трубе в ней оставляют свободный ход по тому же правилу, а ожидаемую величину усадки называет проект.

Как прокладывают проводку в каркасном доме

Коротко: в каркасном доме кабель идёт внутри стены, между стойками, и считается скрытой проводкой — его ведут в стальных трубах или глухих коробах. Каркасная стена оседает меньше срубной, но в проекте её усадку тоже учитывают.

Стена каркасного дома состоит из стоек, утеплителя между ними и обшивки с двух сторон. Кабель между стойками оказывается внутри конструкции, как в сборной перегородке, поэтому к нему применяют те же правила: трубы и глухие короба (СП 256, п. 10.17), для деревянных конструкций — как правило, металлические (там же, табл. 15.2). Если в стене есть материалы групп горючести Г3 и Г4, трубы берут с толщиной стенки по таблице из раздела о скрытой проводке (там же, п. 15.15). Группу горючести указывают в документах на материалы и в проекте. Когда выяснить её не удалось, надёжнее сразу брать трубы по этой таблице.

Стойки каркаса несут нагрузку вдоль волокон, а вдоль волокон древесина при высыхании меняет размер гораздо меньше, чем поперёк. Поэтому каркасная стена не оседает так, как срубная. Неподвижной её при этом не считают: там, где каркасная стена соседствует со столбом или лестницей, свод правил по каркасным домам требует усадочный зазор (СП 352.1325800.2017, п. 11.11). Крепление труб с учётом этой усадки определяет проект.

Трубы проходят сквозь стойки, поэтому отверстия в них согласуют с проектом каркаса, а трассы монтируют до утеплителя и обшивки. Позже стену без разборки не открыть, так что места розеток и выключателей определяют заранее. Второй путь — открытая проводка поверх готовой обшивки: её монтируют в конце и меняют без вскрытия стен. Как каркас ведёт себя со временем, мы рассказали в статье о том, сколько прослужит каркасный дом, а проекты собраны в разделе каркасные дома.

Какую проводку выбрать для своего дома

Коротко: единого ответа нет — нормы разрешают оба способа. Выбор зависит от материала стен, этапа стройки, интерьера и того, как часто вы планируете что-то менять.

Каждый способ удобен в своих условиях:

• Открытая проводка подходит для готового дома, для сруба, пока его стены садятся, и для тех, кто хочет переносить розетки без вскрытия стен.

• Скрытая проводка подходит, когда важны чистые стены, а проект электрики готов до сборки дома. Чем больше ожидаемая усадка стен, тем больший свободный ход закладывают трубам и тем внимательнее прорабатывают узлы.

• Сочетание двух способов применяют, когда горизонтальные линии прячут в перекрытии и за потолком, а спуски к розеткам и выключателям оставляют открытыми.

Проекты с разными материалами стен собраны в разделах дома из клеёного бруса и дома из оцилиндрованного бревна.

Что проверить в проекте и у электрика

Коротко: до начала работ стоит убедиться, что способ прокладки выбран под материал стен, а в проекте указаны марка кабеля, трубы и узлы на усадку.

1. Есть ли проект электрики. В нём должны быть трассы, точки подключения и способ прокладки для каждого участка.

2. Какой кабель заложен. Медный, с буквами «нг» и индексом LS в маркировке.

3. Какие трубы стоят на скрытых участках. Стальные, с толщиной стенки под сечение жил, на муфтах, с металлическими кабельными вводами в коробки.

4. Как решены узлы на усадку. Где закреплена труба, где её свободный конец и какой свободный ход заложен.

5. Доступны ли коробки. Все распаечные коробки должны оставаться доступными после отделки.

6. Что стоит в щите. УЗО на вводе и на линиях розеток и светильников, а также УЗДП; для дома площадью более 150 м² УЗДП входит в требования свода правил.

7. Когда утверждают трассы. В каркасном доме — до утепления и обшивки стен, в доме из бруса и бревна — до сборки стен, если каналы сверлят в венцах.
