Душевая в каркасном доме: кабина, поддон или трап в полу — что выбрать и чем защищают каркас от воды
Санузел с душем есть почти в каждом проекте загородного дома, и вопрос «какой будет душ» нередко откладывают до выбора плитки и сантехники. В каркасном доме так лучше не делать. Стены, перекрытия и пол здесь собраны из дерева, плит и утеплителя, и от выбора между кабиной, поддоном и сливом в полу зависит, как устроят перекрытие в этом месте и что окажется под плиткой.
Подойдёт любой вариант, но у каждого свои требования к дому, и узнать о них нужно вовремя. Объясняем, чем отличаются кабина, поддон и душ со сливом в полу, откуда в лёгком перекрытии берётся место под трап и какие слои защищают каркас от воды — независимо от того, какой душ вы выберете.
Что узнаете из статьи
В каркасном доме можно сделать любую душевую — кабину, поддон или слив в полу; выбор зависит от того, каким вы видите санузел и на каком этапе его решаете.
Душу со сливом в полу нужен запас высоты под трап и уклон пола: в каркасе его закладывают в перекрытие на стадии проекта.
Кабина и поддон собирают воду в себя и почти ничего не требуют от перекрытия, но гидроизоляция пола и доступ к сифону нужны и им.
Сплошной слой гидроизоляции под плиткой, заведённый на стены, защищает каркас от воды: в зоне душа его поднимают на всю высоту, куда долетают брызги.
Протечку в каркасе снизу видно не сразу, поэтому слои под плиткой стоит увидеть и сфотографировать до облицовки.
Душевой нужна вытяжка: влага, которую не удалили, оседает в отделке и конструкциях.
В статье
Какие бывают душевые и чем они отличаются для дома
Коротко: вариантов три — готовая кабина, поддон со стеклянной перегородкой и душ без поддона со сливом в полу. Чем меньше у душа «своих стенок», тем больше работы по воде берёт на себя пол и тем раньше его нужно продумать.
Душевая кабина — готовый бокс заводского изготовления: поддон, стенки, дверцы, часто крыша и панель со смесителем. Вода остаётся внутри и уходит через сифон поддона. Кабину ставят на готовый ровный пол и подключают к воде и канализации.

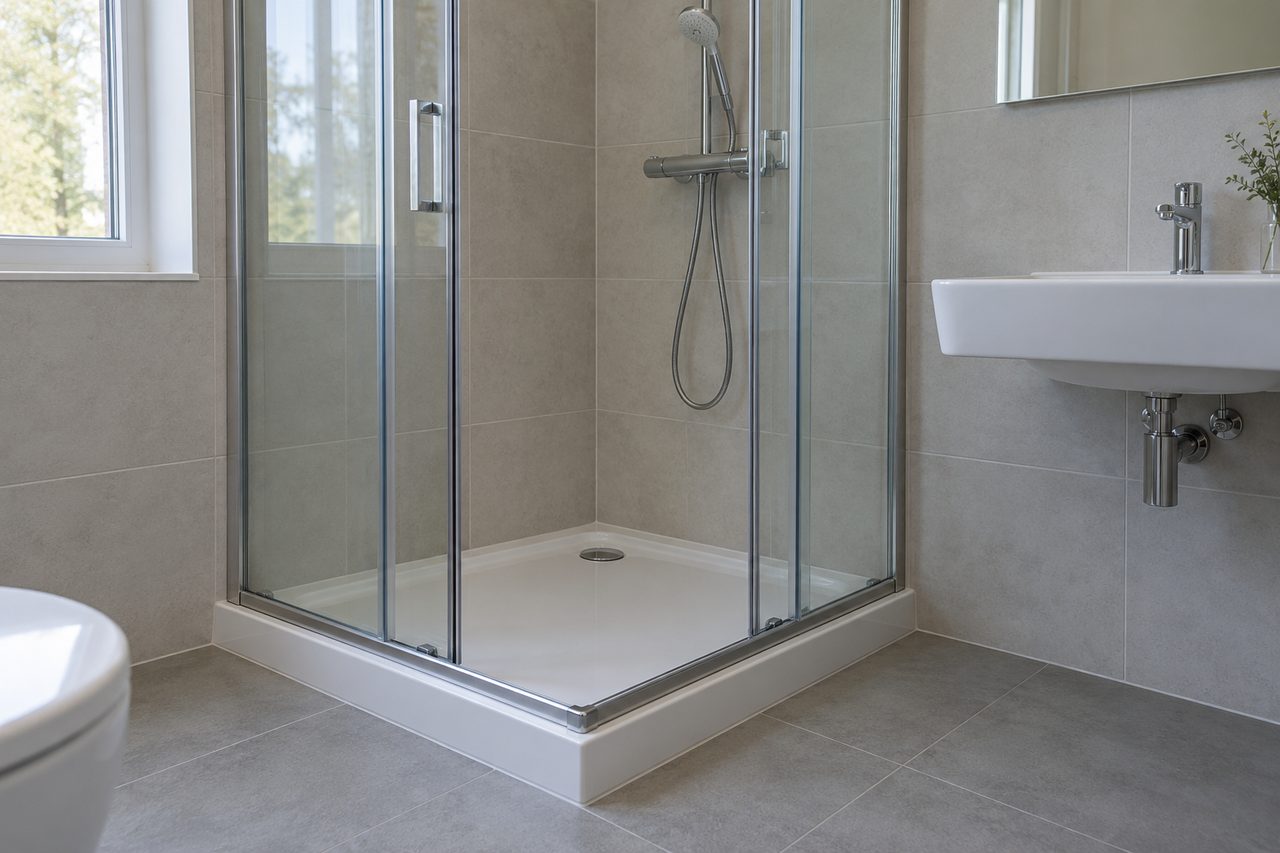

Душевой поддон с перегородкой — поддон из акрила, стали или литьевого камня, а вместо стенок кабины — стены санузла, облицованные плиткой, и стеклянная дверь или экран. Воду по-прежнему собирает поддон, но стены вокруг него становятся частью душевой и намокают.
Душ со сливом в полу — пол санузла, облицованный плиткой, с уклоном к трапу (точечному сливу) или к линейному лотку. Порога нет, и перегородка часто открытая. Здесь роль поддона играет сам пол, поэтому держать воду и отводить её в канализацию приходится конструкции пола.
Что сравниваем | Кабина | Поддон с перегородкой | Слив в полу |
|---|---|---|---|
Где собирается вода | Внутри кабины | В поддоне, стены вокруг намокают | На полу, уклоном к трапу или лотку |
Что требует от перекрытия | Ровный пол | Ровный пол, место под сифон | Запас высоты под трап и уклон, закладывается в проект |
Где нужна гидроизоляция | Пол санузла и низ стен | Пол, низ стен, стены у поддона на высоту брызг | Весь пол с усилением у трапа, стены душевой зоны на высоту брызг |
Когда решают | Можно на этапе отделки | До отделки, лучше в проекте | В проекте, до сборки перекрытия |
Как выглядит | Отдельный прибор | Часть санузла | Единое пространство без порога |
Почему в каркасном доме к воде относятся внимательнее
Коротко: перекрытие и стены каркасного дома собраны из дерева, плит и утеплителя, и вода, прошедшая под плитку, впитывается в них и долго остаётся незаметной. Поэтому защиту от воды в санузле закладывают в саму конструкцию.
В квартире под плиткой лежит бетонная плита, и небольшая протечка через шов чаще всего проявляется пятном на потолке у соседей. В каркасном доме под плиткой — черновой пол из листов, деревянные балки и утеплитель между ними. Вода, которая просочилась через шов или неплотный стык у трапа, уходит в утеплитель и обшивку, а потолок снизу может оставаться сухим месяцами. Дерево и плиты на его основе намокание переносят, а постоянную сырость без просыхания — плохо: именно в таких условиях начинается гниение.
Для санузла отсюда следует простое правило: дерево не должно оказаться там, куда попадает вода. Для этого служат гидроизоляция, влагостойкие основания под плитку и вентиляция. Нормы для деревянных и каркасных домов тоже требуют защищать древесину от увлажнения прежде всего устройством самого дома, даже если она пропитана антисептиком (СП 352.1325800, пп. 10.10 и 10.14; СП 64.13330, п. 9.44).
Все эти решения известны и давно применяются в каркасных домах: их нужно предусмотреть в проекте и выполнить без разрывов.
Что нужно дому для кабины и поддона
Коротко: кабина и поддон требуют от перекрытия только ровного основания и места под сифон, поэтому их можно поставить и в доме, где душевую не продумали заранее. Гидроизоляция пола и доступ к сифону нужны и им.
Кабина и поддон удобны тем, что воду держит заводское изделие. Пол санузла остаётся ровным, без уклонов, и перекрытие под ним устраивают так же, как в соседних комнатах. Для душевых на междуэтажных перекрытиях нормы называют поддон (СП 30.13330, п. 17.7), а трап допускают в ванных комнатах жилых домов как его замену — об этом в следующем разделе. Для второго этажа поддон — вариант с наименьшим числом условий.
У поддона есть сифон — гидрозатвор, который не пускает в комнату запах из канализации (СП 30.13330, п. 17.2). Он стоит под поддоном, и со временем его приходится чистить или менять. Нормы для каркасных домов требуют, чтобы к инженерным системам был доступ при эксплуатации и ремонте, а элементы, которые служат меньше дома, менялись без повреждения соседних конструкций (СП 352.1325800, пп. 10.6 и 10.11). Для поддона это означает съёмный экран или лючок в облицовке.
Гидроизоляция пола нужна и здесь. Кабину и поддон не делают герметичными навсегда: со временем стареет герметик у стены, может подтекать соединение сифона, вода стекает с человека, выходящего из душа. Поэтому пол санузла защищают целиком, с заходом на стены, — так же, как в любом мокром помещении (подробности — в разделе о защите каркаса). Для поддона с перегородкой к этому добавляются стены вокруг него: они облицованы плиткой и намокают при каждом душе.
Тяжёлый поддон из литьевого камня и тем более кабина с гидромассажем весят ощутимо больше акрилового поддона. Их вес берут из паспорта изделия и учитывают при расчёте перекрытия — так же, как ванну.
Что нужно дому для душа со сливом в полу
Коротко: трапу нужна высота — несколько сантиметров на сам слив с гидрозатвором и ещё на уклон пола к нему. В каркасном доме эту высоту закладывают в конструкцию перекрытия заранее, иначе в санузле появится ступенька или подиум.
Хотите узнать о строительстве больше?
Заполните короткую форму — расскажем о сроках, стоимости и вариантах комплектации именно для вашего проекта
Пол в такой душевой слегка наклоняют к сливу: от 1 до 2 см на каждый метр (уклон 1–2 %, СП 30.13330, п. 17.9). Если трап стоит у стены, а душевая зона шириной 90 см, то у противоположного края пол выше на 9–18 мм; для зоны шириной 1,2 м — на 12–24 мм. Сам трап или душевой лоток вместо поддона нормы допускают в ванных комнатах жилых домов (там же, п. 17.8, примечание 2).
Сам трап тоже занимает высоту: в корпусе есть гидрозатвор и боковой выпуск, от которого труба уходит в канализацию с уклоном. Производители указывают монтажную высоту в паспорте, и у разных моделей она заметно разная.
Тип слива | Монтажная высота по данным производителя | Пропускная способность |
|---|---|---|
Низкий точечный трап | от 57 мм | 0,40–0,45 л/с |
Обычный точечный трап | 93 мм | 0,55 л/с |
Линейный лоток, самый плоский корпус | 53 мм до верха стяжки | 0,5 л/с |
Линейный лоток, стандартный корпус | 105 мм до верха стяжки | 0,9 л/с |
Линейный лоток, низкий монтажный комплект | стяжка от 65 мм, гидрозатвор 30 мм | 0,4 л/с |
Линейный лоток, стандартный монтажный комплект | стяжка от 90 мм, гидрозатвор 50 мм | 0,8 л/с |
Производители считают высоту по-разному: одни — до чистого пола, другие — до верха стяжки, и тогда сверху добавляются гидроизоляция, клей и плитка. Цифры в таблице дают лишь порядок величин — от 5–6 см у самых низких моделей до 9–11 см у обычных, плюс уклон, — и напрямую сравнивать их нельзя. У низких моделей меньше пропускная способность и мельче гидрозатвор, так что трап подбирают и по высоте, и по тому, сколько воды даёт душ: если лейка льёт больше, чем трап успевает принять, вода собирается на полу.
Где взять эту высоту, если пол санузла должен быть на одном уровне с коридором? В каркасном доме вариантов несколько, и все решаются в проекте:
опустить перекрытие в зоне санузла — балки или черновой пол здесь ставят ниже, и освободившаяся высота уходит на трап, уклон и стяжку. Это нужно рассчитать заранее: подрезка балок по месту ослабляет их сечение;
поднять пол всего санузла — на входе появляется порожек или ступенька, зато перекрытие остаётся обычным;
поставить низкий линейный лоток вдоль стены — ему нужно меньше высоты, а пол наклоняют в одну сторону;
провести трубу от трапа между балками, а не через них: трубы в каркасном доме прокладывают под балками или между элементами каркаса (СП 352.1325800, п. 11.10.3). Поэтому место трапа выбирают с оглядкой на направление балок и путь к стояку.
Уклон обычно задают стяжкой, и она добавляет вес. Цементно-песчаную стяжку у трапа поверх утеплителя делают толщиной не меньше 40 мм (СП 29.13330, п. 8.2) — это около 72 кг на квадратный метр при плотности раствора 1800 кг/м³ (СП 50.13330, таблица М.1). Деревянное перекрытие такой вес выдерживает, если его учли в расчёте; подробнее — в статье про тёплый пол в деревянном доме. Чтобы обойтись без мокрых работ, нормы предусматривают и сухие сборные стяжки из листов (СП 29.13330, п. 8.11). Какой вариант выбран, стоит уточнить у подрядчика.
Чем защищают каркас от воды
Коротко: сплошная гидроизоляция под плиткой защищает каркас от воды — по всему полу и на стенах: по периметру на 200 мм, в зоне душа на всю высоту брызг. К ней добавляют влагостойкое основание под плитку, усиление вокруг трапа, доступ к сифону и вытяжку.
Плитка и затирка воду полностью не держат: швы со временем пропускают влагу, особенно там, где пол постоянно мокрый. Поэтому под плиткой делают отдельный водонепроницаемый слой. Для полов на перекрытии, которые периодически намокают и по которым стекает вода, нормы требуют его в полах на перекрытии; исключение сделано только для полимерных наливных покрытий (СП 29.13330, пп. 4.4 и 7.1). Пол душевой под это описание подходит.
Схема: разрез санузла с душем со сливом в полу. Масштаб общий для всех элементов: высота стены 2,5 м, ширина санузла 2,4 м, гидроизоляция на стене вне душевой зоны — 200 мм, усиление вокруг трапа — в радиусе 1 м. Толщины слоёв пола и уклон показаны условно, каркас стены и перекрытия — без подробностей.
Что входит в эту защиту:
Сплошной слой гидроизоляции. Рулонный материал или обмазочный состав, без разрывов по всему полу. У стен, труб и других выступающих конструкций его заводят вверх не меньше чем на 200 мм от пола. Там, куда попадает струя воды, слой поднимают на всю высоту брызг — в нормах это называется высотой замачивания (СП 29.13330, п. 7.2). Для душевой зоны это стена до уровня душевой лейки и выше.
Усиление у трапа. Под трапами и лотками нормы требуют рулонную гидроизоляцию, а в радиусе 1 м от них — больше слоёв, чем на остальном полу (СП 29.13330, пп. 7.3 и 7.4). Стык корпуса трапа с гидроизоляцией требует особого внимания: для него производители выпускают специальные манжеты и фланцы.
Ленты в углах. Стыки стен между собой и стен с полом проклеивают гидроизоляционной лентой. В каркасном доме дерево и листы на его основе немного меняют размеры при перепадах влажности, и жёсткий слой в углу без ленты может треснуть.
Подходящее основание под гидроизоляцию. Производители обмазочных составов перечисляют, на что их можно наносить: цементные стяжки и плиты, гипсокартонные и гипсоволокнистые листы, бетон. Поэтому в душевой поверх чернового пола из плит предусматривают цементную или гипсоволокнистую основу. Влагостойкий гипсокартон на стенах там, где на него попадает вода, покрывают гидроизолирующим составом (СП 163.1325800, п. 6.4.2.8).
Вытяжка. Когда санузлом пользуются, из ванной, душевой или совмещённого санузла должно удаляться не меньше 50 м³ воздуха в час (СП 55.13330, п. 9.7: «в режиме обслуживания»). Без этого пар оседает на стенах и потолке, а через неплотности — в конструкции. Подробно о том, как устроена вентиляция, — в статье о вентиляции в каркасном доме.
Пароизоляция и герметичные проходы труб на наружных стенах. Если санузел примыкает к наружной стене, тёплый влажный воздух не должен проходить в утеплитель. Пароизоляцию в каркасной стене обычно располагают со стороны помещения (СП 352.1325800, п. 11.6.5), а места, где сквозь стену проходят трубы, герметизируют — так нормы требуют обеспечить непрерывность защиты от продувания (там же, п. 11.6.6).
Большая часть этих мер после облицовки скрыта. Поэтому этап «гидроизоляция готова, плитки ещё нет» стоит увидеть своими глазами или попросить фотографии: видно, заведён ли слой на стены, проклеены ли углы, как обработан трап. Иногда до облицовки пол проливают водой и оставляют на время: так проверяют, нет ли протечек, пока их ещё легко исправить. Договориться о такой проверке лучше заранее.
Как выбрать душевую для своего дома
Коротко: однозначно лучшего варианта нет — выбор зависит от того, каким вы видите санузел, на каком этаже он стоит и на каком этапе стройки вы принимаете решение.
Несколько вопросов, которые помогают определиться:
Дом ещё на стадии проекта или уже собран? Если перекрытие собрано и запаса высоты в нём нет, душ со сливом в полу потребует подиума или ступеньки. Кабина и поддон подойдут без переделок.
Санузел на первом или втором этаже? На втором этаже протечка уходит в потолок жилой комнаты, а поддон проще защитить. Душ со сливом в полу наверху тоже делают, но проекту и гидроизоляции здесь уделяют больше внимания.
Нужен ли вход без порога? Для пожилых родственников и маленьких детей душ со сливом в полу удобнее.
Как часто будут жить в доме? В трапе и сифоне поддона стоит вода гидрозатвора. В доме, который месяцами пустует, она испаряется, и появляется запах из канализации. У низких трапов затвор мельче — для дачи это стоит учесть.
Как вы видите санузел? Кабина — законченный прибор, её можно поменять целиком. Поддон с перегородкой и душ со сливом в полу становятся частью интерьера и отделки.
Бюджет. Кабину покупают готовой, и её цену легко узнать заранее. В душе со сливом в полу больше работ по полу и гидроизоляции, и их стоит сразу заложить в смету.
Если вы выбираете проект среди каркасных домов, о душе стоит сказать архитектору сразу: место санузла, тип душа и путь трубы к стояку проще учесть на бумаге, чем менять, когда каркас собран.
Что спросить у подрядчика
Коротко: спросите, где в проекте учтена высота под трап, из чего основание под плитку, как идёт гидроизоляция по полу и стенам, где доступ к сифону и какая вытяжка в санузле.
Если душ со сливом в полу — как в перекрытии получен запас высоты под трап и уклон: опущены балки, поднят пол или выбран низкий лоток? Есть ли это на чертеже?
Какой трап или лоток будет стоять, какая у него монтажная высота и пропускная способность по паспорту?
Куда идёт труба от трапа и не придётся ли ради неё прорезать балки?
Что лежит под плиткой на полу и на стенах душевой зоны: какой материал основания, какая гидроизоляция, на какую высоту её заводят на стены?
Как защищён стык гидроизоляции с трапом и проклеены ли углы лентой?
Можно ли посмотреть или получить фотографии гидроизоляции до облицовки и будет ли пробный пролив водой?
Где будет доступ к сифону поддона или трапа?
Какая вытяжка в санузле и сколько воздуха она удаляет?
Учтён ли в расчёте перекрытия вес стяжки, плитки и поддона из камня или кабины?
Частые вопросы
Можно ли сделать душ со сливом в полу на втором этаже каркасного дома?
Такие душевые делают. Для душевых на междуэтажных перекрытиях нормы называют поддон, а для ванных комнат жилых домов допускают трап или лоток, который выполняет роль поддона (СП 30.13330, пп. 17.7 и 17.8), — как это применить к вашему санузлу, решают в проекте. На втором этаже такой душ требует того же, что и на первом, — запаса высоты в перекрытии и сплошной гидроизоляции, но цена ошибки выше: под ним жилая комната.
Не потрескается ли плитка на деревянном перекрытии?
Нет, если основание под ней достаточно жёсткое. Жёсткость перекрытию каркасного дома дают черновой пол из жёстких листов, подшивка потолка и связи между балками (СП 352.1325800, п. 11.3.4). Под плиткой дополнительно делают основание из стяжки или листов, а углы проклеивают лентой. Чем жёстче перекрытие и толще основание, тем меньше нагрузка на плитку, поэтому санузел проектируют с учётом облицовки.
Можно ли потом заменить кабину на душ со сливом в полу?
Можно, но это уже переделка пола: понадобится место под трап и уклон, новая гидроизоляция и, возможно, ступенька на входе. Если такая замена вероятна, обсудите её в проекте: запас высоты под трап проще заложить в перекрытие сразу, а пока поставить кабину.
Что делать с запахом из трапа, если в доме живут непостоянно?
Трап и сифон поддона держат запах водой в гидрозатворе, и за недели без использования она испаряется. Производители выпускают гидрозатворы с дополнительной мембраной, которая уменьшает испарение и перекрывает воздух из канализации. Если дом сезонный, такой вариант стоит обсудить с подрядчиком.
