Нужна ли вентиляция в каркасном доме и какая: естественная, приточная или с рекуператором
В смете каркасного дома строка «вентиляция» часто вызывает вопрос: зачем она, если в доме есть окна? В старом деревенском доме никаких каналов и клапанов не было, и воздух в нём был свежий. Каркасный дом устроен иначе, и то, что раньше происходило само, в нём приходится организовать.
Вариантов при этом несколько, и различаются они заметно: по тому, как дом ведёт себя зимой и летом, сколько места занимают каналы, что придётся обслуживать. Объясняем, зачем каркасному дому вентиляция, как она работает, какой бывает и что стоит решить до начала строительства.
Что узнаете из статьи
Каркасному дому вентиляция нужна: его стены собирают плотными, и сам воздух через них почти не обновляется.
Вентиляция состоит из двух путей: по одному свежий воздух входит в комнаты, по другому отработанный уходит из кухни и санузлов.
Естественная вентиляция зависит от погоды: зимой тяга сильная, в тёплую погоду слабеет.
Рекуператор возвращает в дом часть тепла уходящего воздуха; нужен ли он, зависит от того, как в доме живут и чем его отапливают.
Вентиляцию закладывают в проект до сборки каркаса: каналы идут внутри перекрытий и стен, а каждый проход наружу герметизируют.
Какую вентиляцию выбрать, зависит от сезонности проживания, числа жильцов, способа отопления и от того, сколько внимания семья готова уделять системе.
В статье
Нужна ли вентиляция каркасному дому
Коротко: нужна. Стены каркасного дома собирают плотными, чтобы он держал тепло, поэтому свежий воздух в такой дом попадает только тем путём, который для него предусмотрели.
Стена каркасного дома состоит из нескольких слоёв. Между стойками лежит утеплитель, изнутри его закрывает пароизоляция — плёнка, которая не пускает влажный комнатный воздух в стену, — а снаружи защищает от ветра мембрана. Оба слоя делают сплошными, без разрывов на стыках и вокруг труб: так утеплитель остаётся сухим, а тепло не выдувается из дома. Нормы для каркасных домов предписывают располагать пароизоляцию с внутренней стороны стены, а защитой от проникновения воздуха называют непрерывность слоёв, которые не пропускают воздух, (СП 352.1325800.2017, п. 11.6.5 и 11.6.6).
У плотной стены следствие простое: случайных щелей, через которые воздух обновлялся бы сам, в ней почти не остаётся. В старых домах эту работу выполняли неплотные окна, двери и печь, которая вытягивала воздух через трубу. В каркасном доме с современными окнами воздух почти не движется, пока ему не дали вход и выход.
А обновлять его нужно постоянно. Люди дышат и выделяют углекислый газ — по нему в нормах и оценивают качество воздуха в жилье (ГОСТ 30494-2011, п. 5.1). Душ, готовка, стирка и само дыхание добавляют в воздух влагу.
Когда воздух не меняется, это быстро заметно: по утрам в спальне душно, окна запотевают, в ванной долго сохнут полотенца. Избыток влаги неприятен людям и вреден самому дому, поэтому для каркасных домов нормы отдельно требуют исключить накопление влаги в ограждающих конструкциях — стенах, перекрытиях, кровле (СП 352.1325800.2017, п. 10.17). Вентиляция убирает лишнюю влагу из воздуха комнат раньше, чем она доберётся до конструкций.
Вентилируемый зазор под фасадом и кровлей, о котором тоже говорят при строительстве каркасного дома, проветривает сами конструкции. Дальше речь идёт только о вентиляции помещений.
Как работает вентиляция в доме
Коротко: свежий воздух входит в жилые комнаты, проходит через дом и уходит наружу из кухни и санузлов. Все системы вентиляции строятся по этой схеме, различается только то, что заставляет воздух двигаться.
У вентиляции два конца. Приток — это место, где наружный воздух попадает в дом; его устраивают в спальнях, гостиной, детской, то есть там, где люди проводят больше всего времени. Вытяжка — место, где отработанный воздух покидает дом; её делают на кухне, в ванной, туалете, котельной. По нормам удаление воздуха предусматривают из кухни, туалета, ванной, душевой и, при необходимости, из других помещений (СП 55.13330.2016, п. 9.6).
Между притоком и вытяжкой воздух идёт через весь дом: из комнаты в коридор, из коридора в санузел. Для этого в проекте предусматривают зазор под межкомнатными дверями или переточную решётку в двери: она пропускает воздух, пока дверь закрыта. Плотно закрытая дверь без зазора останавливает движение воздуха в этой комнате, какой бы хорошей ни была остальная система.
Схема показывает принцип на примере естественной вентиляции; в системах с вентиляторами и воздуховодами порядок тот же, меняется способ подачи воздуха. Кухня и санузел условно показаны одним помещением, размеры дома и каналов условные.
При таком направлении запахи кухни и влажный воздух ванной уходят наружу и не попадают в спальни. Для помещений, где могут быть неприятные запахи, это прямо требуют нормы: воздух из них удаляют непосредственно наружу, и он не должен попадать в другие помещения, в том числе через вентиляционные каналы (СП 55.13330.2016, п. 9.6).
Какой бывает вентиляция
Коротко: вариантов четыре. Они различаются двумя вещами: что движет воздух (разница температур или вентилятор) и что происходит с приточным воздухом — входит ли он как есть, подогревается или получает тепло от уходящего.
Нормы по вентиляции жилых зданий допускают и естественные системы, и системы с вентиляторами, и приточно-вытяжные установки (СП 60.13330.2020, п. 7.1.7). В частном доме обычно выбирают из четырёх вариантов.
Естественная вентиляция
Воздух входит через приточные клапаны в стенах или окнах и уходит по вертикальным каналам, которые выведены выше кровли. Воздух движется за счёт разницы температур: тёплый воздух в доме легче холодного уличного и сам поднимается по каналу. Система работает без электричества и без шума. Расчёт такой вытяжки ведут для наружной температуры +5 °C (СП 60.13330.2020, п. 7.1.12). В более тёплую погоду тяга слабее расчётной, и летом такую вентиляцию дополняют открытыми окнами.
Вытяжка с вентиляторами
Каналы кухни и санузлов получают вентиляторы, а воздух в комнаты по-прежнему входит через клапаны. От погоды такая система зависит заметно меньше: воздух вытягивает вентилятор. Приточный воздух при этом входит с уличной температурой, поэтому клапаны в проекте размещают так, чтобы он успевал смешаться с тёплым воздухом комнаты.
Хотите узнать о строительстве больше?
Заполните короткую форму — расскажем о сроках, стоимости и вариантах комплектации именно для вашего проекта
Приточная вентиляция с комнатными устройствами
В стене каждой жилой комнаты стоит компактное приточное устройство с вентилятором и фильтром, у многих моделей — и с подогревом (в разговоре его называют бризером). Оно подаёт воздух уже очищенным, а с нагревателем — и тёплым; уходит воздух через вытяжные каналы кухни и санузлов. Воздуховодов по дому для притока не нужно, но устройств столько, сколько комнат.
Приточно-вытяжная установка с рекуператором
Одна установка подаёт воздух во все комнаты и забирает его из кухни и санузлов по сети воздуховодов. Внутри неё уходящий тёплый воздух отдаёт тепло входящему холодному. Воздух в этом варианте фильтруется, подогревается и распределяется по комнатам в заданном количестве через единую сеть. Он же требует больше всего места и решений в проекте.
Параметр | Естественная | Вытяжка с вентиляторами | Приточная с комнатными устройствами | Приточно-вытяжная установка с рекуператором |
|---|---|---|---|---|
Зависимость от погоды | Есть: в тепло тяга слабеет | Небольшая | Нет | Нет |
Приточный воздух зимой | Холодный, с уличной температурой | Холодный, с уличной температурой | Подогрет, если в устройстве есть нагреватель | Подогрет теплом уходящего воздуха |
Очистка воздуха | Простой фильтр, если он есть в клапане | Простой фильтр, если он есть в клапане | Фильтры в каждом устройстве | Фильтры в установке |
Что нужно в доме | Клапаны и вертикальные каналы | Клапаны, каналы, вентиляторы | Устройство в каждой комнате, вытяжные каналы | Место под установку и воздуховоды по всему дому |
Что обслуживать | Чистить клапаны и решётки | Чистить клапаны, решётки и вентиляторы | Менять фильтры в каждом устройстве | Менять фильтры в установке |
Выбор варианта нормы оставляют заказчику и проектировщику: вентиляцию с вентиляторами (в нормах её называют механической) в частном доме допускается предусматривать по заданию на проектирование (СП 55.13330.2016, п. 9.3). Общее правило для зданий такое: вентиляцию с вентиляторами следует предусматривать, если естественная не обеспечивает качество воздуха в течение года (СП 60.13330.2020, п. 7.1.3).
Сколько воздуха нужно дому
Коротко: в жилых комнатах воздух должен обновляться не реже раза в час, а из кухни и санузлов уходить в заданном количестве. Для дома на семью это порядка ста–двухсот кубометров воздуха в час.
Точный расчёт выполняет проектировщик, но порядок цифр полезно знать, чтобы понимать разговор с ним. Нормы задают минимум для вентиляции в рабочем режиме. В комнатах, где постоянно находятся люди, воздух должен обновляться не реже раза в час. Из кухни должно уходить не меньше 60 кубометров в час (с газовой плитой — 100), из ванной или совмещённого санузла — 50, из туалета — 25 (СП 55.13330.2016, п. 9.7).
Возьмём для примера дом, где спальни и гостиная вместе занимают 70 квадратных метров при высоте потолка 2,7 метра. Объём этих комнат — 189 кубометров, значит, в час в них должно прийти около 190 кубометров свежего воздуха. Через кухню, ванную и туалет в таком доме должно уходить не меньше 135 кубометров в час. Площадь и высота здесь условные: это иллюстрация, а свой дом проектировщик считает отдельно.
Для нерабочего режима, когда помещениями не пользуются, нормы тоже задают минимум — не менее 0,2 объёма помещения в час (СП 55.13330.2016, п. 9.7). В пустом доме вентиляцию убавляют, но оставляют включённой.
О том, справляется ли вентиляция, говорят два показателя: влажность и углекислый газ. Оба показывает бытовой датчик.
Что даёт рекуператор
Коротко: рекуператор возвращает в дом часть тепла, которое иначе ушло бы на улицу вместе с вытяжным воздухом. Он полезен там, где живут всю зиму и где вентиляция работает постоянно.
Зимой вентиляция выносит из дома тёплый воздух и приносит холодный, который нужно нагреть. Чем лучше утеплены стены, тем заметнее в расходах на отопление становится эта доля. Рекуператор — теплообменник внутри приточно-вытяжной установки: уходящий воздух проходит по одним каналам, входящий — по соседним, и тепло переходит от одного потока к другому через тонкие стенки. В нормах рекуперация так и определена — повторное использование тепла воздуха, удаляемого из помещения (СП 60.13330.2020, п. 3.1.20).
Сколько именно тепла вернётся и за какое время окупится установка, зависит от климата, стоимости отопления и от того, сколько воздуха прокачивает система. Общей цифры для всех домов нет, поэтому расчёт под конкретный проект стоит попросить у проектировщика.
У такой установки есть две особенности. В сильный мороз влага из уходящего воздуха может замерзать в теплообменнике. Если такое обмерзание возможно, нормы по вентиляции указывают предусматривать защиту от него (СП 60.13330.2020, п. 7.1.6). Вторая особенность — фильтры: приточный воздух в системах жилых помещений очищают (СП 60.13330.2020, п. 7.1.11), и фильтры меняют по графику производителя.
Что закладывают в проект до сборки каркаса
Коротко: место для каналов, воздуховодов и установки, их трассы внутри перекрытий и стен и все проходы наружу. В каркасном доме это решают на бумаге, потому что каждое отверстие в стене или кровле проходит через её защитные слои.
Воздуховоды в каркасном доме прокладывают под балками или между элементами каркаса (СП 352.1325800.2017, п. 11.10.3) — то есть внутри перекрытий и перегородок или за подшивным потолком. От этого зависят вполне строительные вещи — высота перекрытия, шаг балок, место, где потолок будет ниже. Если трассы известны до сборки, каркас собирают с учётом каналов. Если нет — каналы приходится вписывать в готовый дом, с коробами под потолком и потерей высоты.
Вторая причина — герметичность. Каждый приточный клапан, вытяжной канал и воздухозабор установки проходит наружу через пароизоляцию и ветрозащиту. Место прохода герметизируют, чтобы стена осталась непрерывной: изоляцию мест, где инженерные сети проходят через конструкции, нормы называют частью защиты каркасного дома от проникновения воздуха (СП 352.1325800.2017, п. 11.6.6). Это делают до внутренней обшивки, пока плёнка открыта, поэтому на этом этапе стоит попросить у подрядчика фотографии проходов.
В проекте также определяют, где встанет приточно-вытяжная установка: ей нужно отапливаемое помещение с доступом для замены фильтров, на расстоянии от спален, чтобы вентиляторы не были слышны ночью. Для естественной вентиляции в проекте отмечают вытяжные каналы: они идут вертикально через перекрытия и кровлю, и их положение влияет на планировку второго этажа и мансарды. Кухонную вытяжку над плитой обычно выводят наружу отдельно от общей вентиляции, и этот проход тоже отмечают в проекте.
Какую вентиляцию выбрать
Коротко: это зависит от того, как вы будете жить в доме. Решают сезонность проживания, число жильцов, способ отопления, воздух за окном, шум и то, сколько внимания вы готовы уделять системе.
Сезонность. На даче, куда приезжают в тёплое время и по выходным, обычно достаточно естественной вентиляции и открытых окон. В доме для постоянного проживания вентиляция работает всю зиму, и здесь важнее, чтобы она не зависела от погоды и не выстуживала комнаты.
Число жильцов. Чем больше людей в доме, тем больше воздуха нужно менять, а значит, зимой в комнаты входит больше холодного воздуха. Приток с подогревом или рекуперацией тогда ощутимее сказывается на комфорте и на счетах за отопление.
Отопление. Чем дороже обходится тепло, тем больше смысла возвращать его рекуператором. Для дома с электрическим отоплением этот довод весомее, чем для дома с магистральным газом.
Воздух за окном. Если рядом дорога, много пыли или в семье есть аллергики, важна тонкая фильтрация притока — её дают комнатные приточные устройства и приточно-вытяжная установка.
Шум. Естественная вентиляция бесшумна, у систем с вентиляторами уровень звука зависит от подбора оборудования и его расположения.
Обслуживание. Клапаны и решётки изредка чистят, фильтры в устройствах и установке регулярно меняют — об этом придётся помнить.
Варианты можно сочетать и развивать. Нередко в каркасном доме закладывают вытяжные каналы и место под установку сразу, а саму установку ставят позже. Обратный путь сложнее: проложить воздуховоды в доме с готовой отделкой трудно, поэтому решение о каналах принимают на стадии проекта, даже если оборудование покупать пока не планируют.
Что спросить у подрядчика
Коротко: какая система заложена в проект, где пройдут каналы и как защищены места, где они выходят наружу.
Какая вентиляция предусмотрена в проекте и входит ли она в смету?
Через что свежий воздух попадает в спальни и гостиную и из каких помещений сделана вытяжка?
На какой объём воздуха в час рассчитана система?
Как воздух проходит из комнат к вытяжке при закрытых дверях?
Где пройдут воздуховоды и изменится ли из-за них высота потолка?
Как герметизируют проходы каналов через пароизоляцию, стену и кровлю и можно ли получить фото этого этапа?
Если установку планируют поставить позже — какие каналы и место под неё закладывают сейчас?
Если предусмотрена установка с рекуператором: где она стоит, как к ней подойти для замены фильтров, слышна ли она в спальнях и как защищена от обмерзания зимой?
Куда выведена кухонная вытяжка над плитой?
Частые вопросы
Можно ли обойтись проветриванием через окна?
Окна нужны в любом случае: для естественной вентиляции нормы требуют предусмотреть возможность проветривания через окна и форточки (СП 55.13330.2016, п. 9.6). Но открытое окно меняет воздух рывками и только пока оно открыто, а зимой быстро выстужает комнату. Ночью в спальне с закрытым окном воздух не обновляется вовсе. Постоянный обмен воздуха обеспечивают приток и вытяжка.
Не будет ли зимой холодно от приточных клапанов?

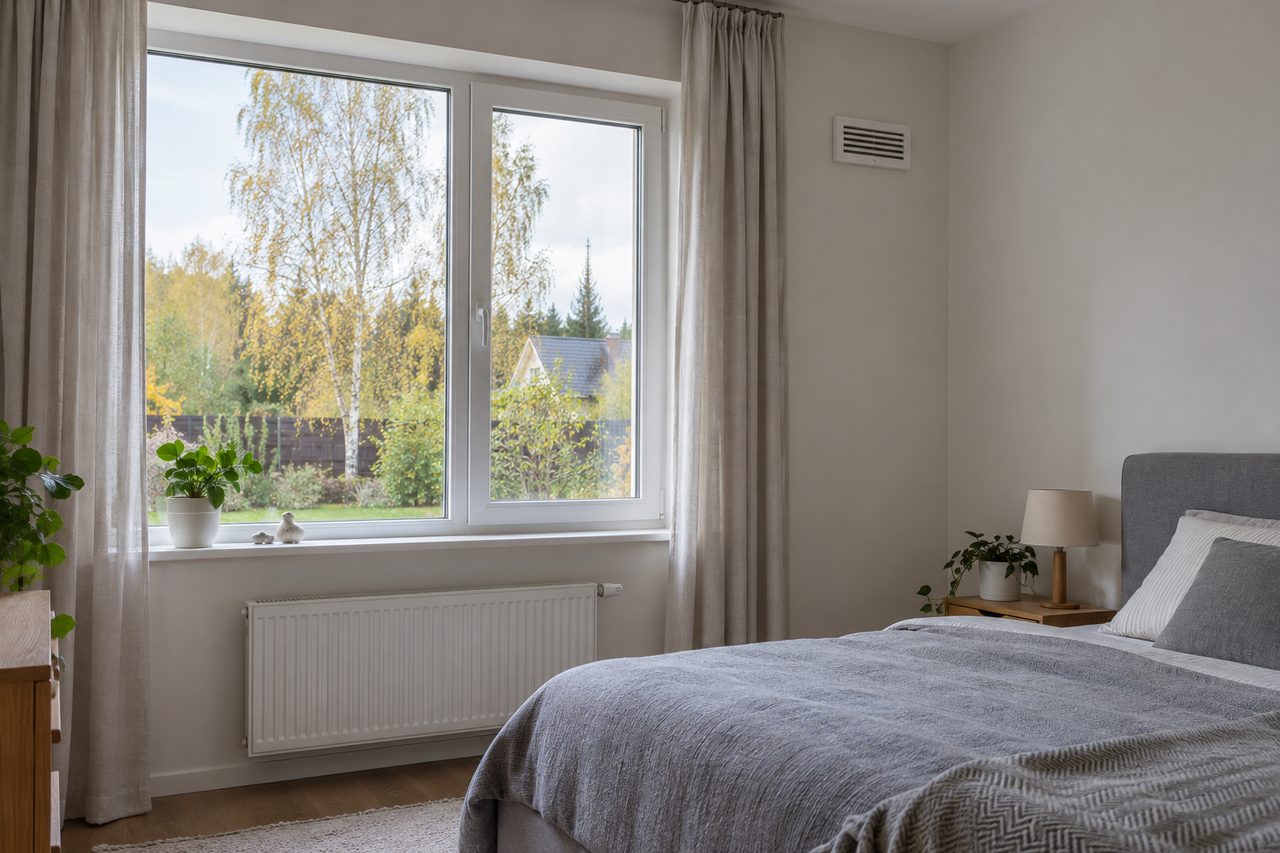

Через клапан входит уличный воздух, и рядом с ним может ощущаться прохлада. Место клапана выбирает проектировщик: обычно высоко на стене или над радиатором, чтобы холодный воздух смешивался с тёплым раньше, чем дойдёт до людей. Подачу можно прикрыть заслонкой. Если прохлада всё равно беспокоит, стоит рассмотреть системы с подогревом притока.
Можно ли добавить вентиляцию в уже построенный каркасный дом?
Можно. Приточные клапаны, комнатные приточные устройства и вентиляторы на существующих вытяжных каналах добавляются без новых воздуховодов. Сеть воздуховодов в готовом доме обычно приходится скрывать в коробах под потолком, и это уменьшает его высоту. Проходы через стену в любом случае должны быть герметичными — попросите подрядчика показать, как это выполнено.
Каркасный дом «не дышит» — это недостаток?
Герметичная стена — причина, по которой каркасный дом быстро прогревается и экономно расходует тепло. Свежий воздух в таком доме приходит через вентиляцию, и его количество можно задать и проверить.
