Можно ли ставить печь-камин в каркасном доме и что для этого закладывают в проект
Живой огонь в гостиной — одно из частых пожеланий к загородному дому. Когда дом каркасный, за пожеланием сразу следуют опасения: стены из дерева и утеплителя, перекрытие лёгкое, фундамент на сваях — можно ли рядом с этим ставить печь и выдержит ли её пол?
Ставить можно. Безопасность печи в таком доме зависит от того, что подготовлено вокруг неё: на чём она стоит, на каком расстоянии от стен, как труба проходит через перекрытие и кровлю, откуда огонь берёт воздух. Почти всё это решается на бумаге, до того как начнут собирать каркас. Объясняем, какие печи и камины ставят в каркасные дома, что они требуют от дома и о чём договориться с проектировщиком заранее.
Что узнаете из статьи
Печь-камин в каркасном доме ставить можно: нормы для этого есть, и для каркаса в них предусмотрены свои расстояния до деревянных стоек и учёт усадки при проходе трубы.
Печь-камин греет комнату, где стоит, и соседние, поэтому в доме для постоянного проживания она дополняет основное отопление.
Печь — сосредоточенный груз: под неё усиливают перекрытие или делают отдельный фундамент, так что место и модель печи определяют до начала строительства.
Заводская печь-камин ставится по своему паспорту: расстояния до стен и разделки для неё задаёт производитель.
Путь дымохода через перекрытие и кровлю и высоту трубы над коньком решают в проекте — потом их не передвинешь.
Огню нужен воздух, поэтому печь и вентиляцию дома проектируют вместе.
В статье
Можно ли ставить печь-камин в каркасном доме
Коротко: можно. Нормы разрешают печное отопление в жилых домах до трёх этажей, а для каркасных домов добавляют свои требования — к расстоянию от печи и трубы до деревянного каркаса и к проходу трубы с учётом усадки.
Каркасный дом — деревянный, и с точки зрения пожарной безопасности он относится к тем же домам с горючими конструкциями, что и дом из бруса или бревна. Правила для таких домов давно отработаны: печь отделяют от дерева расстоянием или негорючей защитой, под ней защищают пол, а трубу проводят через перекрытие и кровлю в разделке — проёме вокруг трубы, заполненном негорючим материалом. Печное отопление допускается в жилых домах до трёх этажей, цокольный этаж при этом не считается (СП 7.13130, п. 5.3 и приложение А).
Для каркасных домов есть и отдельный свод правил, и в нём заданы минимальные расстояния от печи, камина и дымовой трубы до деревянного каркаса (СП 352.1325800, п. 11.10.3). О них — в разделах про стены и дымоход. Стены, перекрытия и кровля каркаса многослойные, внутри утеплитель и пароизоляция, и проход трубы через такой «пирог» должен быть и пожаробезопасным, и герметичным. Место печи и путь трубы определяют до сборки каркаса.
Заменит ли печь-камин отопление
Коротко: как правило, нет. Печь хорошо греет комнату, в которой стоит, и соседние, но тепло по всему дому разносит основная система отопления.
Теплее всего рядом с печью, а в дальних комнатах и на мансарде тепло от неё почти не чувствуется. Нормы прямо ограничивают зону, которую одна печь может обслуживать: не больше трёх помещений на одном этаже (СП 7.13130, п. 5.5). В доме с несколькими спальнями, санузлом и мансардой этого мало.
В доме для постоянного проживания печь-камин дополняет основное отопление: котёл с радиаторами или тёплым полом греет весь дом, а печь — гостиную в холодный вечер, и на неё можно рассчитывать при отключении электричества. На даче, где живут наездами, печь может быть и главным отоплением, но тогда планировку строят вокруг неё.
Какие печи и камины ставят в каркасный дом
Коротко: ставят заводскую печь-камин из стали или чугуна, каминную топку в облицовке или кирпичную печь. Они различаются весом, тем, как отдают тепло, и тем, кто задаёт требования к установке.
Заводская печь-камин — металлический корпус с топкой и стеклянной дверцей: она быстро нагревается и быстро остывает. Каминную топку закрывают облицовкой из камня, плитки или кирпича, которая добавляет вес и немного накопленного тепла. Кирпичная печь долго прогревается и потом часами отдаёт тепло.
Металлические печи для отопления допускаются только заводского изготовления, и устанавливают их по документации производителя (Правила противопожарного режима, п. 82; СП 55.13330, п. 7.14). Размеры разделок и расстояния до стен для заводских печей и каминов берутся из их паспорта (СП 7.13130, п. 5.27). Для кирпичной печи их задают своды правил.
Параметр | Заводская печь-камин | Каминная топка в облицовке | Кирпичная печь или камин |
|---|---|---|---|
Вес | Небольшой, указан в паспорте | Зависит от облицовки | Самый большой из трёх вариантов |
На что опирается | Усиленное перекрытие | Усиленное перекрытие или отдельный фундамент — по весу облицовки | Как правило, отдельный фундамент |
Кто задаёт разделки и расстояния до стен | Паспорт производителя | Паспорт топки и проект облицовки | Своды правил |
Когда нужно решить | До сборки каркаса | До сборки каркаса | До устройства фундамента |
Выбор зависит от того, чего ждут от печи. Для огня по вечерам и быстрого обогрева гостиной берут заводскую печь-камин или топку — они легче и проще. Если печь должна держать тепло всю ночь, рассматривают кирпичную, но тогда её закладывают в проект вместе с фундаментом. Учитывают и внешний вид, и бюджет, и место: печь вместе с безопасными расстояниями занимает заметную часть комнаты.
На что опирается печь
Коротко: перекрытие жилого дома рассчитывают на мебель и людей. Печь — сосредоточенный груз, поэтому под лёгкую печь перекрытие усиливают, а тяжёлая получает свой фундамент. Горючий пол у печи защищают.
Перекрытие жилого дома рассчитывают на равномерную нагрузку не меньше 1,5 кПа — около 150 кг на квадратный метр (СП 20.13330, п. 8.2.1, таблица 8.3). Печь с облицовкой — груз сосредоточенный: весь её вес приходится на небольшую площадь под ней, и конструктор учитывает его отдельно. Вес берут из паспорта изготовителя — так нормы предписывают поступать с нестандартным оборудованием (СП 20.13330, п. 8.1.2), — и модель печи нужно знать уже на стадии проекта.
Хотите узнать о строительстве больше?
Заполните короткую форму — расскажем о сроках, стоимости и вариантах комплектации именно для вашего проекта
Под лёгкую заводскую печь, как правило, усиливают перекрытие и добавляют опоры фундамента. Массивной кирпичной печи обычно делают собственный фундамент. В доме на сваях эти опоры закладывают в свайное поле заранее — в готовом доме для этого придётся вскрывать пол.

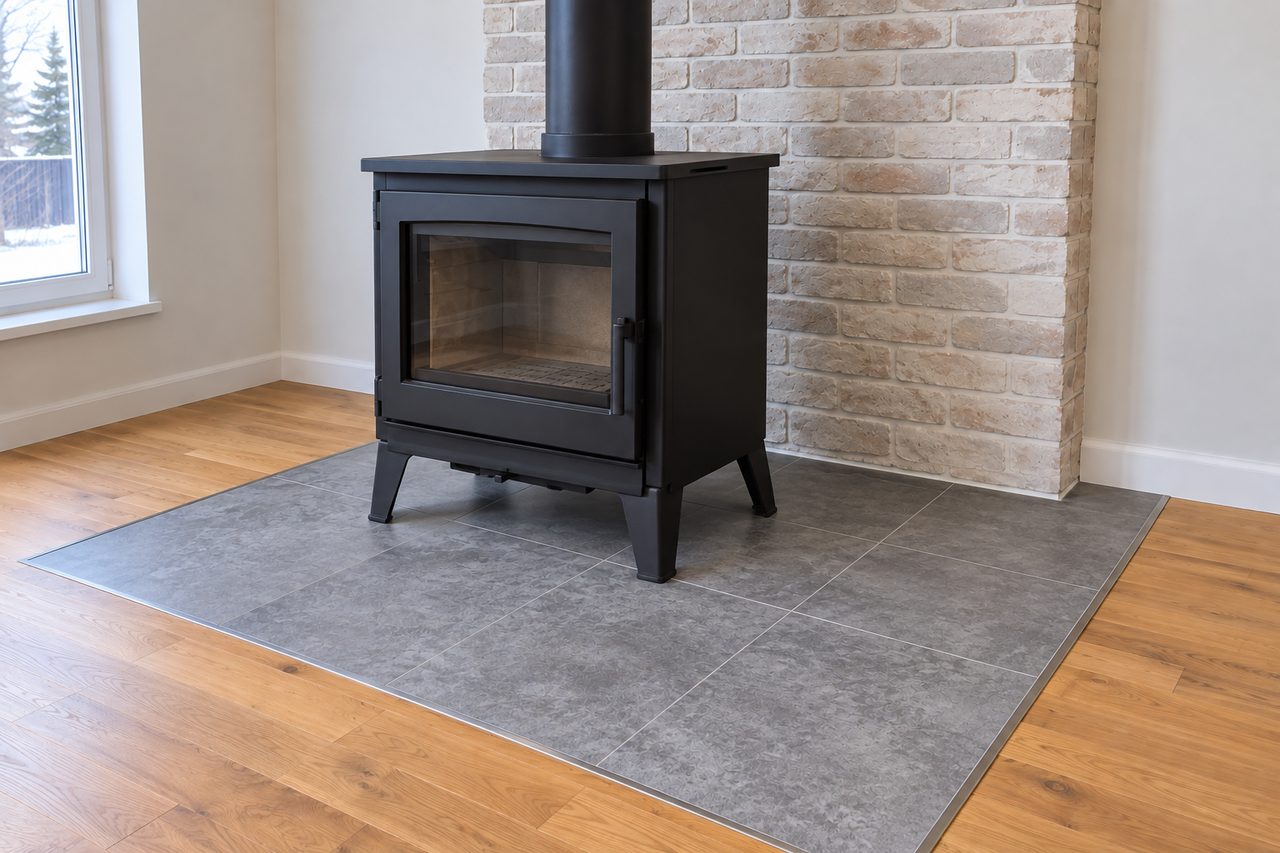

Горючий пол у печи защищают. Перед топкой кладут лист из негорючего материала размером не меньше 0,5 × 0,7 м (Правила противопожарного режима, п. 77). Для печей на ножках свод правил требует закрыть горючий пол под печью стальным листом по негорючему картону толщиной 10 мм и поднять низ печи над полом не меньше чем на 100 мм (СП 7.13130, п. 5.23). Паспорт модели может требовать больше — например, негорючее основание под всей печью. Размер основания уточняют по выбранной печи, а в интерьере его делают из керамогранита или камня.
Подробнее о том, как считают нагрузку на деревянное перекрытие, — в статье «Тёплый пол в деревянном доме: со стяжкой или без, и выдержит ли перекрытие».
Как защищают стены рядом с печью
Коротко: горячую печь отделяют от деревянной стены расстоянием, негорючим экраном или и тем и другим. Для заводской печи расстояние указано в паспорте, для кирпичной — в своде правил, а для каркасного дома есть ещё и свой минимум.
Под обшивкой стены каркасного дома — деревянные стойки, и рядом с печью они не должны перегреваться. Для этого печь отодвигают от стены или закрывают стену негорючей защитой, и тогда расстояние можно уменьшить.
Для заводской печи-камина расстояния задаёт производитель. Например, в инструкции одной из моделей сказано: от горючих материалов и конструкций — 800 мм или дополнительный несгораемый экран, до незащищённого потолка — не меньше 1200 мм. В этой же зоне не должно быть электроприборов и проводов, и розетки рядом с печью переносят ещё на стадии проекта электрики.
Для кирпичной печи расстояние до деревянной стены — его называют отступкой — зависит от толщины стенок печи и от того, защищена ли стена. При стенке толщиной 120 мм и открытом промежутке между печью и стеной это 260 мм до незащищённой стены и 200 мм до защищённой (СП 7.13130, приложение Б, таблица Б.1).
Для каркасного дома свод правил добавляет собственный минимум: от задней и боковых стенок печи или камина до деревянного каркаса стены — не меньше 100 мм (СП 352.1325800, п. 11.10.3). Это нижняя граница, и расстояния из паспорта печи или СП 7.13130 она не отменяет: в проекте принимают большее из требований. В интерьере защиту стены делают экраном из кирпича, камня или плитки на негорючем основании — он же становится частью каминной зоны.
Как дымоход проходит через перекрытие и кровлю
Коротко: труба идёт вертикально через перекрытие и кровлю в негорючих разделках, на расстоянии от балок и стропил, и поднимается над крышей на высоту, которая зависит от расстояния до конька. Её путь фиксируют в проекте, иначе труба упрётся в балку или стропило.
Труба проходит через деревянные балки перекрытия и стропила кровли. Для кирпичных печей и труб разделка составляет 500 мм до горючих конструкций и 380 мм до защищённых (СП 7.13130, приложение Б, п. Б.1), для заводских дымоходов её размер задаёт производитель (п. 5.27). Для каркасного дома действует и свой минимум: от дымовой трубы до горючих конструкций — не меньше 50 мм (СП 352.1325800, п. 11.10.3).
Положение трубы согласуют с раскладкой каркаса: в месте прохода балку приходится прерывать, и проём с усилением закладывают в проект. Если это не решено до сборки, потребуется отдельное усиление каркаса по месту. Деревянные конструкции дома могут давать усадку, и проход трубы проектируют так, чтобы он не мешал ей, а противопожарные расстояния сохранялись и после усадки (СП 352.1325800, подраздел 11.11). Разделку при этом не опирают на конструкции дома и жёстко с ними не соединяют (СП 7.13130, п. 5.14).
В месте прохода прерывается и пароизоляция перекрытия. Для каркасного дома нормы требуют изолировать места, где через конструкции проходят инженерные сети (СП 352.1325800, п. 11.6.6); для трубы это делают негорючими уплотнениями, рассчитанными на нагрев.
Труба должна быть вертикальной, допускается небольшой отвод — до 30 градусов к вертикали со смещением не больше метра (СП 7.13130, п. 5.11). От решётки, на которой горят дрова, до верха трубы должно быть не меньше 5 метров. Высота трубы над кровлей зависит от того, как далеко она от конька (п. 5.10):
ближе 1,5 м к коньку — не меньше 500 мм над коньком;
от 1,5 до 3 м — не ниже конька;
дальше 3 м — не ниже линии, проведённой от конька вниз под углом 10 градусов.
Высота дымовой трубы над скатной кровлей по п. 5.10 СП 7.13130. Расстояние от конька измеряют по горизонтали. Правило дано для трубы, которая стоит от выступающей над кровлей сплошной конструкции не ближе, чем высота этой конструкции. Масштаб единый, уклон кровли принят 30 градусов для примера.
Трубу у конька достаточно немного поднять над ним, а трубу у карниза пришлось бы поднимать высоко над кровлей. Печь обычно ставят так, чтобы труба вышла ближе к коньку. Если кровля из горючего материала, на трубу печи на дровах ставят искроуловитель — металлическую сетку с мелкой ячейкой (п. 5.13).
Откуда огонь берёт воздух
Коротко: огонь забирает воздух из комнаты. В плотном каркасном доме этот воздух должен откуда-то поступать, а вытяжка с вентилятором без притока не должна отбирать его у печи.
Стены каркасного дома плотные, а печь во время топки постоянно забирает воздух из комнаты и выбрасывает в трубу. Если на его место ничего не поступает, тяга слабеет, и при открытии дверки дым может пойти в комнату. В инструкции одной из моделей так и сказано: если у печи нет подачи воздуха на горение снаружи, в помещении нужен приток свежего воздуха, достаточный, чтобы не возникала обратная тяга.
В проекте решают две задачи. Первая — откуда печь возьмёт воздух: у части моделей есть подача воздуха на горение снаружи, к ней подключают канал с улицы, и тогда огонь почти не забирает воздух из комнаты. Вторая — согласование печи с вентиляцией дома. В доме с печным отоплением нельзя ставить вытяжку с вентиляторами, если её не уравновешивает приток с вентилятором (СП 7.13130, п. 5.6). Иначе вытяжка создаёт в доме разрежение и тянет воздух через трубу печи в обратную сторону. Дымоход и вентиляционные каналы тоже не объединяют (СП 7.13130, п. 5.6; Правила противопожарного режима, п. 80).
Какой бывает вентиляция в каркасном доме и как её выбирают, мы разбирали в статье «Нужна ли вентиляция в каркасном доме и какая: естественная, приточная или с рекуператором». О печи стоит сказать проектировщику вентиляции с самого начала.
Что закладывают в проект
Коротко: в проект закладывают место и модель печи, её вес и опоры, защиту стен, путь дымохода, приток воздуха и согласование с вентиляцией и электрикой. Всё это решается до фундамента и сборки каркаса.
На схеме — что закладывают в проект вокруг печи-камина в каркасном доме. Размеры условные: конкретные расстояния берут из паспорта печи и дымохода, из СП 7.13130 для кирпичной печи и из СП 352.1325800 для каркаса.
Решения о печи распределены по этапам строительства:
Планировка. Где стоит печь, какие комнаты греет, сколько места займёт вместе с безопасными расстояниями.
Фундамент. Отдельные опоры или фундамент под печь.
Перекрытие первого этажа. Усиление балок под печью и защита пола.
Стены. Негорючий экран, розетки и проводка вне зоны печи.
Перекрытие и кровля. Проёмы под трубу с обвязкой, разделки, герметичный проход через пароизоляцию, высота трубы над коньком.
Вентиляция. Воздух для печи и согласование с вытяжкой.
Если печь появится через несколько лет, к ней можно подготовиться заранее: оставить обрамлённые проёмы под трубу, усилить пол в месте будущей печи и не вести там проводку. Это проще, чем потом вскрывать готовый пол и кровлю. Если печь планируется, скажите об этом до выбора проекта каркасного дома: место под неё закладывают уже в планировке.
Что спросить у подрядчика
Коротко: на что опирается печь, кто и по какому документу задал расстояния, где пройдёт труба и как печь согласована с вентиляцией.
Учтён ли вес печи в расчёте перекрытия или фундамента? На какую модель и какой вес рассчитано усиление.
По какому документу заданы расстояния до стен и разделки? Для заводской печи — паспорт конкретной модели, для кирпичной — СП 7.13130, и для каркаса — минимумы СП 352.1325800. Если модель поменяется, расстояния нужно проверить заново.
Где пройдёт труба и сколько она поднимется над кровлей? Это должно быть в проекте.
Как выполнены разделки и герметизация прохода трубы? Попросите фото до закрытия отделкой: на них видны негорючее заполнение, зазоры до дерева и уплотнение пароизоляции.
Откуда печь берёт воздух и как она согласована с вентиляцией?
Нет ли в зоне печи розеток, выключателей и проводки?
Частые вопросы
Как часто нужно чистить дымоход?
Перед отопительным сезоном печь и дымоход проверяют, а в течение сезона отопительную печь чистят от сажи не реже одного раза в три месяца; печи непрерывной топки — раз в месяц (Правила противопожарного режима, пп. 77 и 78). Если на дереве рядом с печью появились потемнение или следы обугливания, топить печь нельзя, пока не увеличат расстояние или не утеплят конструкцию (п. 77).
Можно ли поставить печь-камин в уже построенный каркасный дом?
Можно, но работ будет больше: нужно проверить и усилить перекрытие под печью, вскрыть потолок и кровлю под трубу, усилить каркас вокруг проёмов и восстановить пароизоляцию. Насколько это сложно, зависит от того, где проходят балки и стропила и есть ли под местом печи опоры фундамента.
